產品概述

LNLR-TB 板式液面計是用于石油、化工、電站、制藥等各類液體儲罐、分離罐、水箱、等壓力容器測量液位的直讀儀表。

按其本體結構雙面玻璃及單面玻璃分為透視式T型及反射式TR型，工作壓力為1.6、2.5、4.0、6.4、10、12、16MPa多種，根據中心距長短可分為1~5節，超過5節即為無盲區雙排并列互相交錯的千鳥型。

板式液面計由于其結構簡單、直觀所以得到廣泛應用。

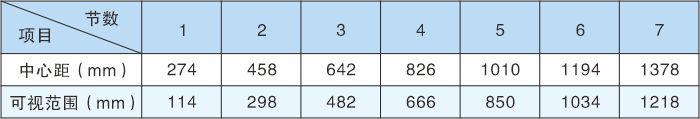

中低壓透射式（T），反射式（TR），液面計尺寸規格表

（適用壓力： 1.6、2.5、4.0、6.4MPa）

注：1. 中心距可根據用戶需要特殊設計及生產

       2. 聯接法蘭按國標GB或HG、JB、DN20及相應的壓力等級，同時也可按用戶需要加工

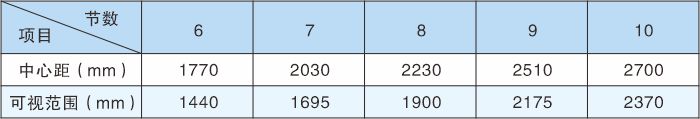

高壓透射式（T），反射式（TR），液面計尺寸規格表

（適用壓力：10、12、16MPa）

注：1. 中心距可根據用戶需要特殊設計及生產

       2. 聯接法蘭DN20及相應的壓力等級，同時也可按用戶需要加工

千鳥型透射式（T□Z），反射式（TR□Z），液面計尺寸規格表

（適用壓力： 1.6、2.5、4.0MPa）

注：1. 中心距可根據用戶需要特殊設計及生產

       2. 聯接法蘭DN20及相應的壓力等級，同時也可按用戶需要加工
