產品概述

LNLR-UGS 型石英玻璃管彩色液位計是傳統玻璃板及玻璃液位計的換代產品，是一種直觀式一次測量表。它具有內部結構設計嚴密外觀精細，維修、安裝方便等特點。它廣泛應用于石油、化工、冶金、電力、制藥、造紙等行業的各種透明液體儲罐及鍋爐上，如油品、液化氣、化工原料等介質的儲罐。安裝在各種液體儲罐及鍋爐上，通過它直觀地觀察到容器中液體的變化，有液部位顯示綠色，無液部位顯示紅色，隨液位升降而自動連續變化。

結構原理

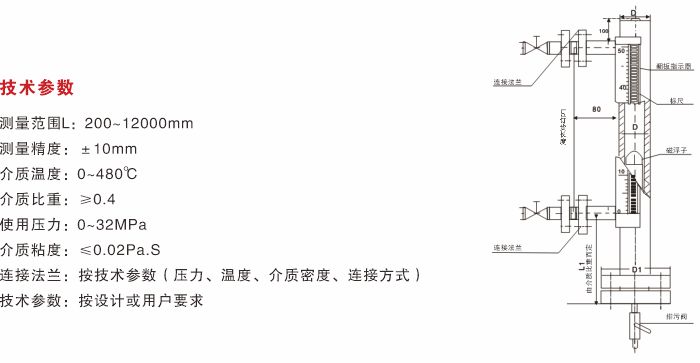

液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中液位升降時，液位計主導管中的浮子也隨之升降，浮子內永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱或翻板翻轉180°，液位目升時，翻柱或翻板由白色轉為紅色，當液位下降時，翻柱或翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

安裝和使用

1. 首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。

2. 液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，最大偏角≤3°。測量范圍＞4m時，在安裝使用過程中應增加中間支撐點。

3. 液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
